Это вторая часть по переделке трансформатора для блока питания на 5 выходов. В первой части я описывал расчёты для переделки трансформатора. В этой части будет описан результат и нюансы с которыми я столкнулся.
Изначально трансформатор содержал только одну вторичную обмотку на 16.8V (18V холостой ход) и нужно было уменьшить напряжение до 13V и намотать вторую обмотку на такое же напряжение. По моим расчётам с существующей обмотки нужно было отмотать 31 виток и затем намотать ещё одну обмотку, состоящую из 96 витков.

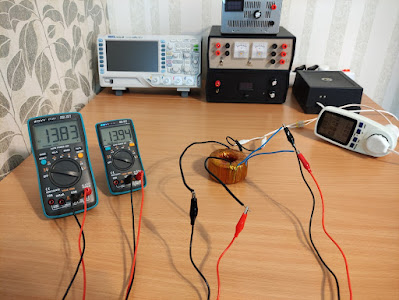

Забегая вперёд, всё получилось довольно точно
Разница в напряжениях получившихся вторичных обмоток всего 0.11V, но это может быть обусловлено погрешностью измерения моих мультиметров (ZT-102 и ZT-301 обещают ±(1.0%+3) для AC).
Для проверки под нагрузкой вторичные обмотки по очереди подключены к электронной нагрузке

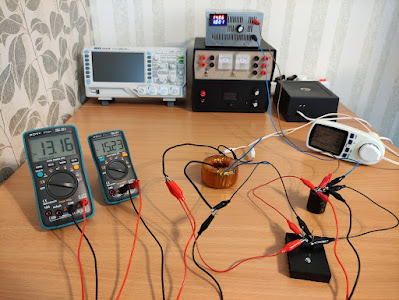

Обмотка 1
Это вторичная обмотка с которой сматывались "лишние" витки.
Под нагрузкой выдаёт 13.16V переменного напряжения, а на выходе выпрямителя получается 15.23V при токе 1A.
Обмотка 2
Это новая обмотка, которая изолирована от предыдущей каптоновым скотчем.
Под нагрузкой выдаёт ровно 13V переменного напряжения и 14.86V на выходе выпрямителя при токе 1A.
Разница выпрямленного напряжения под нагрузкой составила 0.37V.
Теперь по моментам с которыми столкнулся:
- напряжение обмотки №1 немного выше ожидаемого, т.к. не учёл уменьшение потерь при сматывании "лишних" витков. Это можно было посчитать зная удельное сопротивление меди, диаметр и длину убираемого провода.
- если намотать всю длину провода на челнок, то он может не пройти в окно трансформатора. Мне пришлось сжать провод чтобы протянуть челнок в самом начале.
- нужно учитывать что теперь габаритную мощность (40VA) нужно делить на обе обмотки. В случае 13V максимальный ток будет 1.5A.
